Matlab/simulink+FlightGear联合仿真

[复制链接]

主题

好友

815

积分

航院研究生

发表于 2012-2-22 20:39:53 |显示全部楼层
FlightGear给我们提供了完美的飞行仿真虚拟现实平台。而Matlab/Simulink给我们提供了简单方便的飞行控制系统联合仿真。这样,一个简单而方便的系统就搭建成了。
说上去容易。干上去其实也容易。
不知道你的matlab版本,但是simulink里的aerospace工具箱是要有的。在matlab下输入asbhl20回车,看看人家的demo是怎么用的吧(什么?asbhl20以后没反应?更新你的matlab或者安装aerospace工具箱吧,我这里是matlab2007a,以前用matlab7.3的时候也可以)。

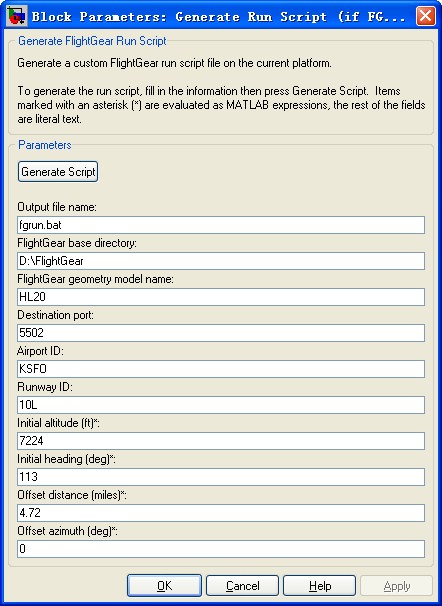

不要着急运行。看到蓝色的模块Generate Run Script(if FG is installed)了么?双击,设置一下你的flightgear。 设置好目录、飞行器、机场等等以后,点Generate Script,生成bat文件。若在本机运行flightgear,则在matlab下输入dos('fgrun.bat'),回车。若在其他机器上运行flightgear,则将该 bat文件拷到该机器上,在命令行中运行。
不在本地机上运行flightgear时,还需在simulink中设置该机器的的IP。双击toFlightgear模块,再双击右端Send net_fdm Packet to FlightGear,输入目标机的IP。
记得打开flightgear。then,go~

主题

好友

377

积分

专业技术学员

发表于 2012-2-23 09:47:48 |显示全部楼层
那个你能看到飞机着陆时的情景吗?我试过很多次,只能以第一视角看到大气环境,飞机貌似一直在天上。。。。
回复

使用道具 举报

主题

好友

142

积分

航院新生

发表于 2012-2-23 17:47:38 |显示全部楼层
我试了试 有错误啊 “undefined function ormethod 'aerofgrunscript'for input argument of type 'char‘ 如附件所示 哪位解答一下
回复

使用道具 举报

主题

好友

141

积分

航院新生

发表于 2012-3-8 10:14:00 |显示全部楼层
如何下载附件啊
回复

使用道具 举报

主题

好友

198

积分

理论基础学员

发表于 2012-4-11 21:51:44 |显示全部楼层
本帖最后由 小林 于 2012-4-11 22:02 编辑
林飞方丈啊 发表于 2012-3-8 10:14
如何下载附件啊

楼主好,我在做这个的时候遇到一个问题想求助一下。就是把HL20模型放到Flightgear中不太会,求具体点知道
我用的版本是Matlab2009a  Flightgear 2.6
回复

使用道具 举报

主题

好友

276

积分

理论基础学员

发表于 2012-5-26 23:30:47 |显示全部楼层
太微垣 发表于 2012-2-23 09:47
那个你能看到飞机着陆时的情景吗?我试过很多次,只能以第一视角看到大气环境,飞机貌似一直在天上。。。。

那是因为你的MATlab根本就没有运行仿真,飞机一直在天上,是因为它根本就没有飞,停在起始地点。应该是你的FG跟MAT连接有错误。
回复

使用道具 举报

主题

好友

41

积分

报考学院待录取

发表于 2012-5-30 10:35:03 |显示全部楼层
不会  不会  纠结
回复

使用道具 举报

主题

好友

198

积分

理论基础学员

发表于 2012-6-3 18:30:48 |显示全部楼层
如果自己要改一下HL20的飞行轨迹,那要怎么做呢
回复

使用道具 举报

主题

好友

31

积分

报考学院待录取

发表于 2013-9-9 17:13:38 |显示全部楼层
我点击generate script 没反应怎么回事
回复

使用道具 举报

主题

好友

77

积分

航院新生

发表于 2014-5-12 20:45:50 |显示全部楼层
小脚拔凉 发表于 2013-9-9 17:13
我点击generate script 没反应怎么回事

生成的文件在工作目录下
