构建自己的飞机模型----xml脚本

fg-fans

     今儿空闲，接着上次写，这回分享一下xml脚本文件的简单结构，了解了这个，估计大家就知道建立简单模型的方法了。xml文件标记了一些程序运行需要的信息，它本身不会去执行，它的执行方式是被调用。xml为程序增添了扩展性，比如我们有时会在xml文件里调节游戏手柄的按键，这样就使程序更加灵活。我本人比较推崇在程序中使用xml文件，虽然至今还未真正实践过，呵呵。

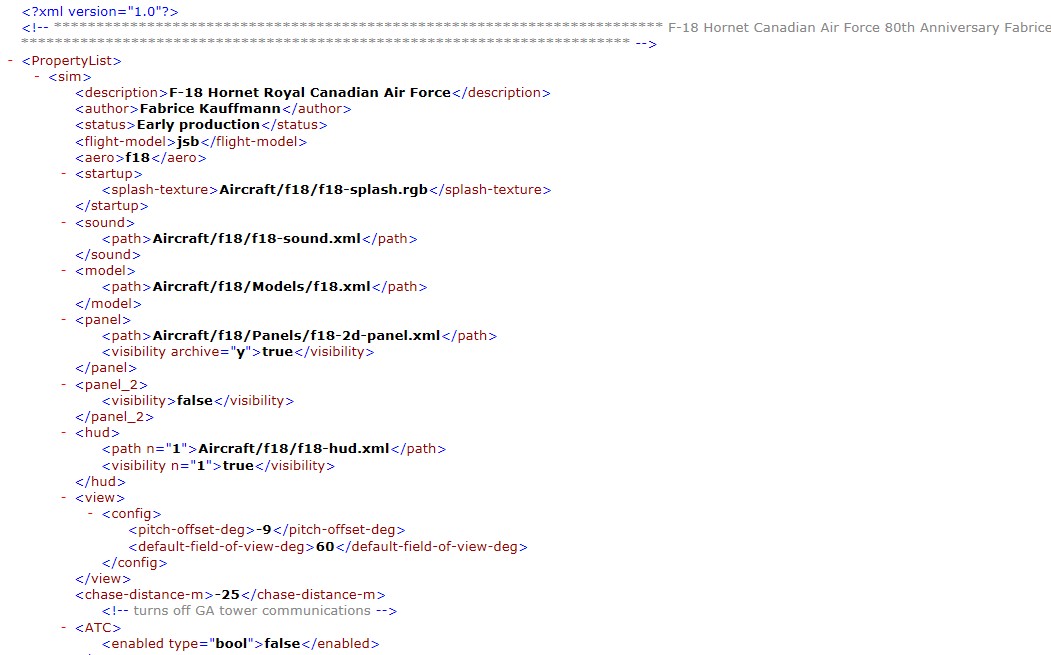

     仍以f18为例，首先说f18-set.xml，FlightGear在导入模型的时候会首先找这个文件，因为该脚本里定义了模型文件的位置及其它相关信息，打开：
     首先是：
    <description>F-18 Hornet Royal Canadian Air Force</description>
          <author>Fabrice Kauffmann</author>
          <status>Early production</status>
          <flight-model>jsb</flight-model>
          <aero>f18</aero>
     从英文标记描述可看出这部分定义了一些基本信息，其中最重要的是<flight-model>jsb</flight-model>，因为此句定义了气动模型为“jsb”。
    接下来：<splash-texture>Aircraft/f18/f18-splash.rgb</splash-texture>
                 飞机贴图文件位置
                 <path>Aircraft/f18/f18-sound.xml</path>
                  声音控制脚本位置，f18-sound.xml里面定义了声音文件位置，格式为“.wav”
                 <path>Aircraft/f18/Models/f18.xml</path>
                  模型控制脚本位置，待会儿会具体说f18.xml文件
                 <path>Aircraft/f18/Panels/f18-2d-panel.xml</path>
                  面板（即机舱视角）控制脚本，里面主要定义了贴图文件位置，这些贴图文件是在建模时贴上去的
                 <path n="1">Aircraft/f18/f18-hud.xml</path>
                 飞机HUD文件
     这些只是最简单的配置，主要是了解xml的作用，还有很多实现其它功能复杂的配置，包括与Nasal的配合等。因本人才疏学浅也不是很了解编写方法和作用，实际上只是FG为这些标记预留了处理接口而已。
     下面说位于Models文件夹下的f18.xml，（这里要声明一下：与Models同级目录下也有一个f18.xml脚本，里面定义的内容很复杂，所以还请牛人指教小弟一下，该文件不可缺）首先看里面的内容，以这样一部分结构为例：
      -<animation>
          <type>rotate</type>
          <object-name>RudderLeft</object-name>
          <property>surface-positions/rudder-pos-norm</property>
          <factor>30</factor>
        -<axis>
          <x1-m>4.46901</x1-m>
          <y1-m>-1.03207</y1-m>
          <z1-m>0.670875</z1-m>
          <x2-m>4.84972</x2-m>
          <y2-m>-1.39064</y2-m>
          <z2-m>1.71914</z2-m>
          </axis>
      </animation>

     对象名为：RudderLeft（<object-name>RudderLeft</object-name> ，该句定义），还记得我说过建模时飞机模型的各个对象名不可以随便取吧，就是因为在这个脚本里需要引用，脚本里定义的名称为RudderLeft，则模型里面的“左舵角”名称也应为RudderLeft，否则初始化的时候将因找不到该对象而报错。<property>surface-positions/rudder-pos-norm</property> 定义了属性的节点；后面的参数因机型的不同而不同，具体值大家需要查资料了。
     该脚本的其它内容在结构功能上与此相似，各对象名称需要与模型相对应。
     当然，脚本里不仅仅只定义了这些功能，要想了解还需深入研究啊。
     不过，了解了以上这些，构建一个不精准的模型还是可以的，FG模型文件的构建步骤也差不多是这样。
     以上是本人研究过的东西，还希望这方面的前辈帮助指正，交流。

Steven

看完后受益匪浅！向楼主致敬！

jackvoy

值得学习啊！

skdzlc

现在正在学这块，顺便说下楼主提到的关于<animation>标签的作用：
这个标签的作用是驱动.ac文件也就是FG中标准的ac3d模型文件，也就是说让.ac文件中飞机的各个部件“动”起来，比如说着落过程中需要放下飞机的起落架，这个动作在模型中实际上是移动起落架从一个位置到另一个位置，这个动作就需要<animation>标签来完成。
说下楼主贴出来的程序中子标签的作用<type>标签是指具体的动作方式，如这里指定了rotate，就是指围绕某坐标轴旋转到一个特定的位置，FG还提供了其他几个动作，none:无改变，spin:绕某坐标轴以一定速度自转,translate：沿某轴移动。
<object-name>标签就是楼主说的飞机某部件的名称，定义在相应的.ac文件中。
<property>是为FG指定路径，FG通过该路径启动该动作。
<factor>改变状态的参数，FG会通过该参数进行比例转换。
<axis>坐标系参数。
仅供参考，如有纰漏请大家指正，一起研究~

永生

值得学习的啊！

zlycc2012

多谢多谢。。。

XXXXXXX

JSBSim模型自己写的怎么导入？

shadidi

skdzlc 发表于 2011-11-11 10:08
现在正在学这块，顺便说下楼主提到的关于标签的作用：
这个标签的作用是驱动.ac文件也就是FG中标准的ac3d模 ...

你好，可否告知property中的动作参数值到哪里去查？是否有什么说明手册？

skdzlc

shadidi 发表于 2012-3-2 11:43
你好，可否告知property中的动作参数值到哪里去查？是否有什么说明手册？

可以在对应机型的nasal中看到，也可以通过fg提供的访问方式，查看属性树，暂时没有手册，有兴趣的话可以到官方wiki的howto中找找看

胡秀伟

受益匪浅，多谢！
