如何在FlightGear晟兴地球版添加新机场

一. 介绍:FlightGear晟兴地球版1.2.2是在原版FlightGear2017.3.1版基础
  上,替换地形场景为晟兴地球SXEarth,采用在线谷歌地球卫星影像和
  高程替代FlightGear原有场景,高清在线卫星影像,使场景更真实。

二. 晟兴地球:
     晟兴地球是一款数字地球编辑器,可以配置场景资源,比如建筑、植被、
机场等,编辑场景后,保存项目,可以在FlightGear晟兴地球版使用。


三. FlightGear晟兴地球版下载、安装及启动飞行
    1.下载安装FlightGear晟兴地球版:通过官方网站sxsim.com下载,安装时,默认下一步到完成即可。

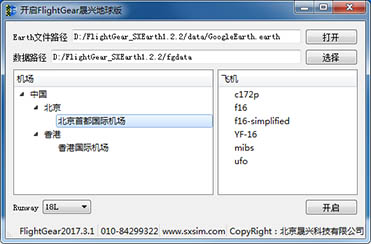

    2.启动FlightGear晟兴地球版:安装后,计算机USB连接飞行摇杆,启动桌面图标FlightGear_SXEarth 1.2.2,
        选择机场及飞机类型。点击右下角启动按钮,开始启动。
  注:Earth文件路径,为晟兴地球保存的场景文件,场景配置内容保存在该earth文件中。



四. 启动界面,机场列表添加新机场
     启动界面的机场配置文件位于:FlightGear_SXEarth1.2.2\data\system\flightgear\Airport_zh_CN\中国\北京.txt
打开 北京.txt,内容为:北京首都国际机场[email protected] 18R 36R 36L
     该文件配置了一个机场,为北京首都国际机场,编码为ZBAA,跑道为18L 18R 36R 36L,问题是,添加新机场,
如何查机场编码和跑道信息。

机场编码:通过该网址查询:airportcode.51240.com/PEK_1__ac/
跑道信息:通过FlightGear提供的apt.dat文件查找。apt.dat文件位于        FlightGear_SXEarth1.2.2\fgdata\Airports\apt.dat.gz\apt.dat

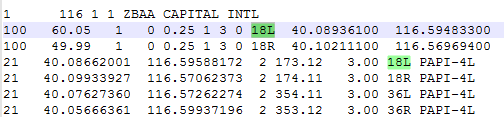

  查找ABAA,出现如下信息,可以看到跑道信息:18L 18R 36L 36R


用添加ZBAA机场的方式,可以添加其他机场。

五. 地球场景集成机场三维模型
    启动界面添加新的机场,启动飞行时,机场还没有集成三维模型,只有谷歌地球高清卫星影像和高程。
机场通常需要集成三维模型,比如默认的首都机场18L跑道有集成的三维模型。



集成自制的机场模型:
    打开晟兴地球,位于FlightGear_SXEarth1.2.2\bin目录下的SXEarth_Pro.exe,双击打开SXEarth_Pro.exe。
    查找机场:    ctrl+f键,打开地名查找对话框,搜索需要查找的机场名称,点查找,视点会飞到查找的机场。(地名查找需联网)
     绘制机场底图:绘制机场外轮廓、跑道、建筑草地等线条,在图形绘制菜单,选择线工具,沿着机场周围,绘制出机场轮廓线,设置轮廓线名称,组名称。然后绘制草地、跑道、建筑等的线条。把这些线条放在同一个组里面,方便导出成一个底图模型。
     机场线条模型导出:机场底图绘制完成后。在左侧场景面板,展开标记列表,右键单击绘制的机场标记组,选择导出模型菜单,模型格式选择flt,导出后的线条模型,在3dmax或者Presagis Creator中导入,参照该底图模型,对机场进行建模,按照底图建模,可以确保后期机场集成到地球后,机场大小及位置保持准确,具体三维建模过程就不具体展开讲了。

    机场模型集成:机场模型建成后,开始导入并集成到地球场景。由于晟兴地球对复杂模型外轮廓的识别还不是很完善,需要建一个机场模型的外轮廓面模型。集成后,隐藏该模型,在同一位置,添加机场复杂模型。

      如何添加模型并集成到地形:

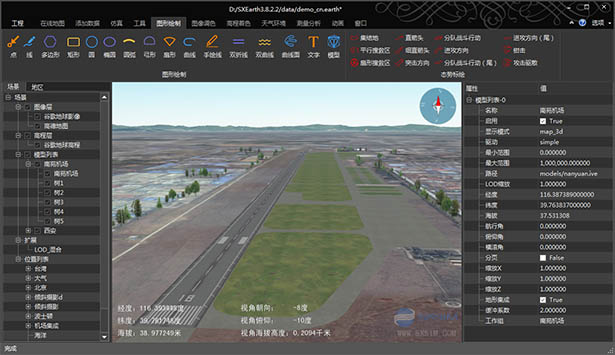

      打开晟兴地球,视点位移到建模的机场区,在添加数据菜单,打开添加模型工具,模型路径选择机场模型所在目录,模型列表会列出晟兴地球支持的所有模型文件,点击选中轮廓模型,然后点击地面,实现模型导入场景,配合alt键拖拽移动模型,位置调节准确后,点击轮廓面模型,在右侧属性面板,右键属性第一行,在弹出的菜单中,选择地形集成项,添加地形集成项后,值改为true,这时地面被切开。从属性面板,可以看到当前机场的经纬度及高度位置,机场高度建议使用fgdata\Airports\apt.dat.gz\apt.dat文件中提供的高度。用同样的方法,导入机场真实模型,然后用轮廓模型的经纬高配置真实模型的经纬高。实现两个模型重合,在左侧场景面板,关闭轮廓模型左侧的选框,隐藏轮廓模型,在文件菜单,保存项目,机场集成完成。


机场集成后

机场集成后


   在FlightGear晟兴地球版使用集成的场景文件
   打开FlightGear晟兴地球版,在启动面板,配置Earth文件路径为上一步保存的earth文件。选择机场及跑道。点启动,开始飞行。











主题

好友

57

积分

航院新生

发表于 2017-12-21 16:43:10 |显示全部楼层
DVD黄金典藏版
您好,我是flight gear新手,目前编译simgear总是出错,能指导一下吗
