                                  Marker Beacon 原理

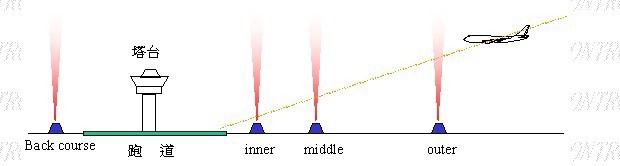

Marker Beacon 是在飞机进场降落的航线上, 在地面上设置一些电台,
这些电台会向上发射一集中波束, 当飞机飞越这些电台上空, 机上系统接收到这些电波时,
驾驶舱内就会以灯号及声音的方式, 提醒飞行员注意, 帮助飞行员掌握飞机与机场间的距离.

Maker beacon 的工作频率固定为 75 MHz, 但随着电台的不同, 内含的音频讯号也不相同.
底下就是这五种 Maker beacon 地面台的分类 :
1. Inner : 内含 3000 Hz 的音频, 发音方式是 "????? ...." (连续的短音, 听起来像 "
滴滴 滴 滴 滴 ...."). 一般设置在跑道头 0.5 nm 之内.
2. Middle : 内含 1300 Hz 的音频, 发音方式是 "?- ?- ?- ...." (一短音一长音, 听起来
像 " 滴答ㄚ滴答ㄚ 滴答ㄚ...."). 一般设置在跑道头 1 nm 之内.
3. Outer : 内含 400 Hz 的音频, 发音方式是 " - - - - - ...." (连续的长音, 听起来像
" 答ㄚ答ㄚ 答ㄚ ...."). 一般设置在跑道头 4 nm 之内.
4. Back course : 在 Back course 时, 通常只有一个 Maker beacon 电台 (Inner),内含音
频也是 3000 Hz, 不过发音方式为 " ?? ?? ??..." (成对的短音, 听起来像 "滴滴 滴滴 滴
滴 ...."). 装在跑道的另一端.
5. Airway : 有时在一般航路上也会装有 Maker beacon, 可以在飞机通过某定点的时候通知
飞行员. 其内含音频也是 3000 Hz, 发音方式则为该电台的摩斯代码.
一般机场会视其需要 (经费多寡 ?), 装设 1 - 4 个电台 (第 5 种为航路上使用), 或甚至
都不装.
                                                 系统运作
747-400 上只有一套 Maker beacon, 不过很奇怪的, 在硬件上它是与 VOR 系统同在一个计
算机模块上, 因此硬件上其实有两套, 但只有左系 VOR 模块上的那个 Maker beacon 才有作用.

Maker beacon 的天线位于机身下方, 是一长条状的天线.
Maker beacon 的讯号显示在 PFD 的右上角, 随着通过电台的不同, 而有不同的显示 :

Outer 蓝色 "OM"字样, 外有白色圆圈
Middle 黄色 "MM"字样, 外有白色圆圈
Inner/
Back course/
Airway
白色 "IM"字样, 外有白色圆圈
                                         驾驶舱内控制

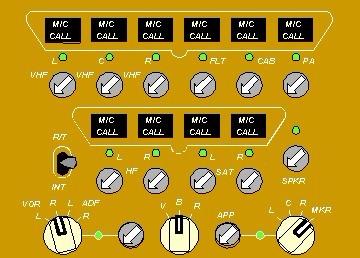

                           Audio control panel :
右下角的 Approach receiver selector 必须摆在 "MKR" 的位置, 再将左方灰色的收听钮按
下, 就能收听到 Maker beacon 的音频讯号.
